Кромкооблицовочный станок Ostermann 2

  • Доступность:  На складе
  • Код товара:  294743976




Характеристики
Характеристики
  • Максимальная скорость подачи5.0 (м/мин)
  • Подача заготовкиАвтоматическая
  • СостояниеНовое
  • Страна производительАвстрия
Описание

КОММЕРЧЕСКОЕ ПРЕДЛОЖЕНИЕ

Кромкооблицовочный станок Ostermann 2

НАЗНАЧЕНИЕ:

Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и т.д. толщиной до 3 мм.

СХЕМА ОБРАБОТКИ:

Торцовка Чистовое фрезерование свесов
Кромкооблицовочный станок Ostermann 2 Кромкооблицовочный станок Ostermann 2

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Автоматическое ременное подающее устройство с цифровым индикатором для настройки по высоте в зависимости от толщины детали;
  • Пневматические ножницы для предварительной отрезки кромки;
  • Узел чистовой торцовки, передние/задние режущие пилы Ф80хФ20х2,4/3, Z=16;
  • Устройство для фрезерования свесов снизу и сверху ( Фрезы Ф75мм; Z=4; 15 град.) Ванна для клея;
  • Электронное регулирование температуры клея с цифровым термометром;
  • Рулонодержатель Ф600 мм;
  • Выдвижная поддерживающая опора, для габаритных деталей;
  • Регулятор сжатого воздуха.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Кромкооблицовочный станок Ostermann 2

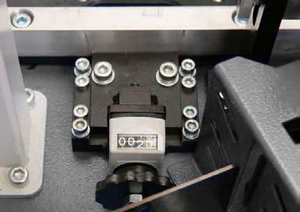

Настройка

С помощью цифровых счетчиков на направляющей линейке производится настройка на толщину кромки (0,4-3 мм).

Кромкооблицовочный станок Ostermann 2

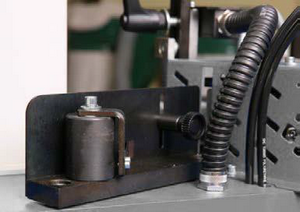

Подача кромки

Направляющая система кромки состоит из ролика и прижимного башмака, что позволяет приклеивать тонкую и толстую кромку с минимальными настройками.

Кромкооблицовочный станок Ostermann 2

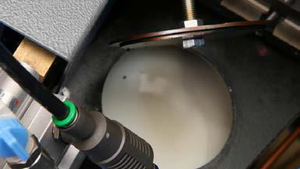

Клеевой бачок

Имеет нижнее расположение относительно клеенаносящего вала. Клеевой бачок покрыт тефлоном, что обеспечивает наилучшее качество клея, т.к. клей не пригорает к стенкам бачка. Нанесение клея с помощью клеенаносящего ролика происходит в одном направлении с подачей детали, без необходимости регулировки на толщину материала.

Кромкооблицовочный станок Ostermann 2

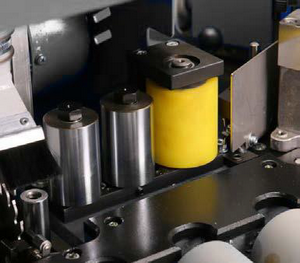

Пресс группа

Зона прижима состоит из трех роликов. Первый ролик большого диаметра обрезиненный, два допресовочных стальных свободного вращения. Пресс группа позволяет прижать кромку толщиной до 3 мм к торцу детали.

Кромкооблицовочный станок Ostermann 2

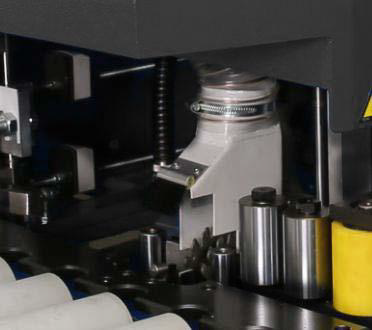

Торцовочный агрегат

Торцовочный узел с одним двигателем: (9000 об/мин) Пилы Ф80 х 20, Z=16 – 2 шт. Чистовая торцовка оснащена системой аспирацией. Позволяет эффективно убирать стружку из зоны резания, обеспечивая длительную работу инструмента и чистоту зоны обработке.

Кромкооблицовочный станок Ostermann 2

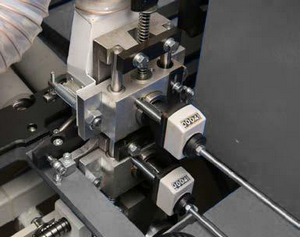

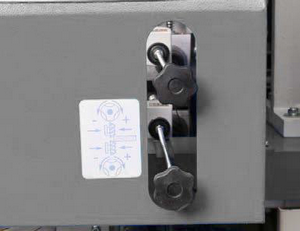

Фрезерный узел снятия свесов

Узел оснащен счетчиками точной настройки на разную толщину кромки. Настройки занимают минимум времени. Фрезы сборные компании BUP(Италия). Двигатель 9000 об/мин. Фрезы Ф75; Z = 4; R2 или R3 (опция).

Кромкооблицовочный станок Ostermann 2 Кромкооблицовочный станок Ostermann 2
Кромкооблицовочный станок Ostermann 2

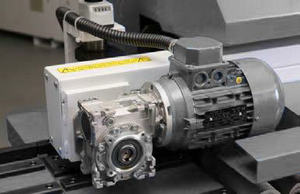

Подающий конвейер

Широкий зубчатый ремень 250 мм позволяет подавать длинные заготовки до 3,5 м. Этот тип подачи более надежно фиксирует и перемещает деталь вдоль станка. Привод механизма подачи осуществляет мотор- редуктор Varvel(Италия).

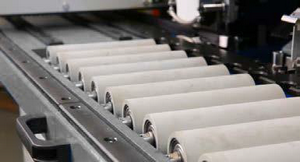

Кромкооблицовочный станок Ostermann 2 Деталь перемещается по роликам большого диаметра. Ролики позволяют перемещать панели толщиной до 45 мм. Ролики расположены под углом к направляющей линейки, тем самым поджимают деталь к базирующей линейке.
Кромкооблицовочный станок Ostermann 2

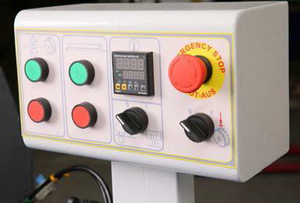

Панель управления

Пульт управления вынесен на уровне глаз с простым управлением агрегатами станка. Состоит из кнопок включение и выключения фрезерного узла, подача заготовки, регулировка температуры нагрева, аварийная остановка. Имеется автоматическое понижение температуры клея на 50 град. при перерывах в работе для сохранения качества клея.

Кромкооблицовочный станок Ostermann 2

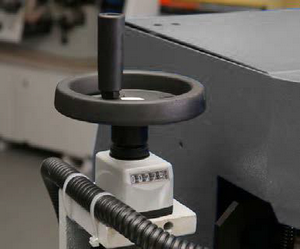

Настройка на толщину детали

Настройка осуществляется с помощью маховика и счетчика. При выставлении размера не требует дополнительной фиксации.

Кромкооблицовочный станок Ostermann 2

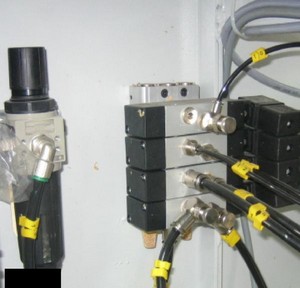

Комплектующие

Станок укомплектован ведущими мировыми производителями такими как: FAG(Германия) - подшипники; General Electrics(США) - электронные компоненты; SMC(Япония) - пневмооборудование; Varvel(Италия) - редукторы.



 ХАРАКТЕРИСТИКИ

Толщина кромочного материала, мм 0,4 х 3
Толщина детали, мин/макс, мм 10 - 45
Размеры обрабатываемой детали (мин) - длинна x ширина, мм 300 x 90
Скорость подачи автоматичного подающего устройства, м/мин 5
Пилы чистовой торцовки - 2 шт., мм Ф80 х ф20 х 2,4/3, Z = 16
Обороты пил, об/мин 9000
Фрезы узла снятия свесов кромки по плоскости - 2 шт., мм Ф75; Z = 4; R2
Обороты, об/мин 9000
Патрубки системы аспирации, мм Ф 120
Общая мощность нагревателей для клея, кВт 1,26
Общая мощность, кВт 2,4
Питающее напряжение (3 фазы), В 380
Давление сжатого воздуха, Bar 6,5
Габаритные размеры – длина, мм 2200
- ширина 800
- высота 1360
Вес, кг 410
Габаритные размеры упаковки - длина, мм 1550
- ширина 850
- высота 1530
Характеристики
Максимальная скорость подачи 5.0 (м/мин)
Подача заготовки Автоматическая
Состояние Новое
Страна производитель Австрия
