Форматно-раскроечный центр с ЧПУ FILATO. Модель HP 330
- Производитель: Filato
- Доступность: На складе
- Код товара: Форматно-раскроечный центр с ЧПУ FILATO. Модель HP 330
Описание
Длина пропила: 3300 мм
Высота пропила: 80 мм
Скорость пилы: 5 - 80 м/мин
Мощность: 11 кВт
Вес: 5500 кг
Cтанок предназначен для высококачественного автоматического раскроя MDF, ДСтП, фанеры, облицованных и необлицованных, а также любых плитных материалов, схожих по физико – механическим свойствам с древесными (пластиков, композитов, хризотилцементных плит и т. д.)
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Станок применяется на предприятиях, работающих с индивидуальными, либо с мелкосейрийными заказами.

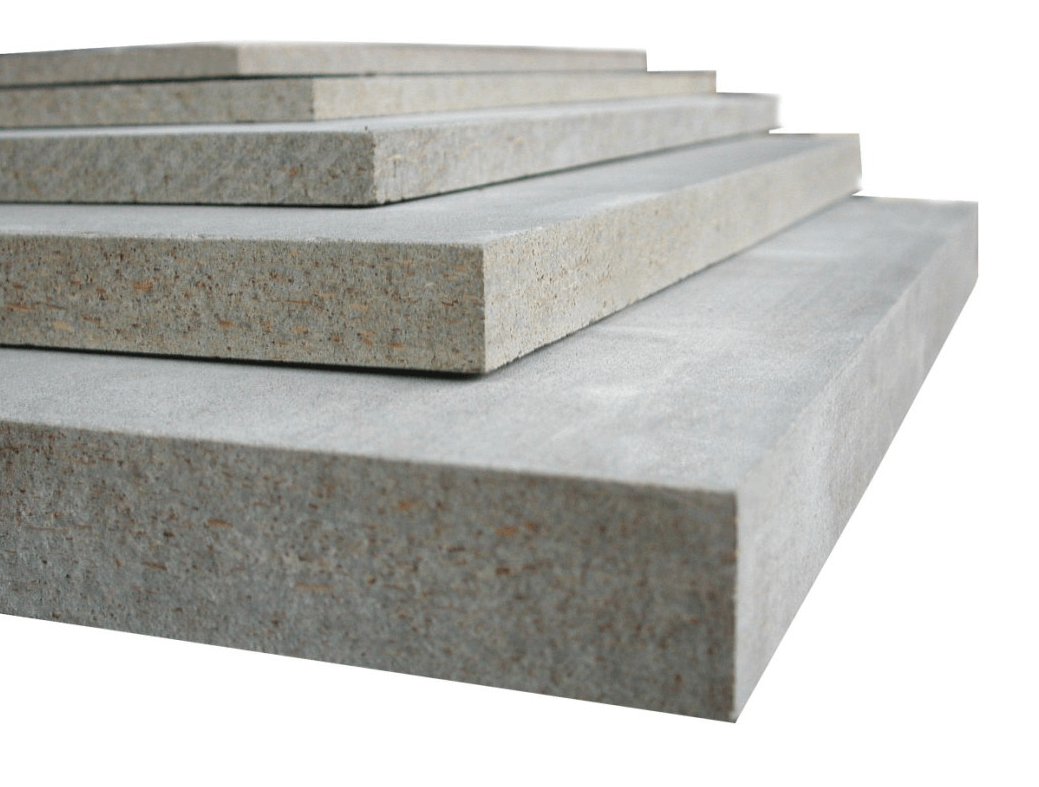

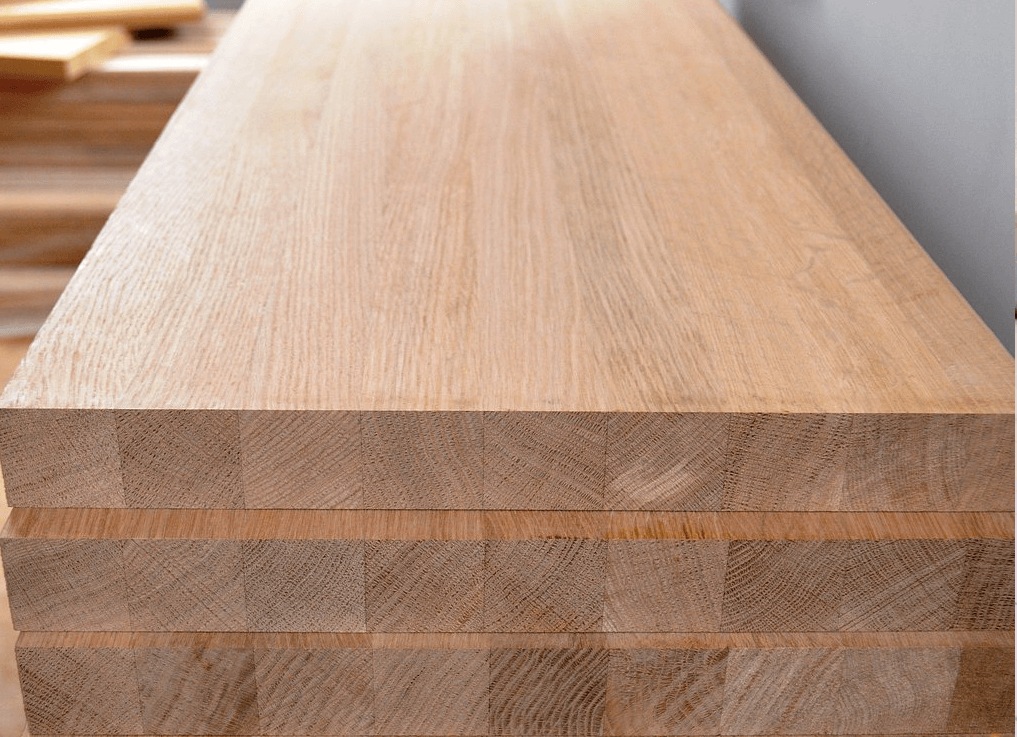

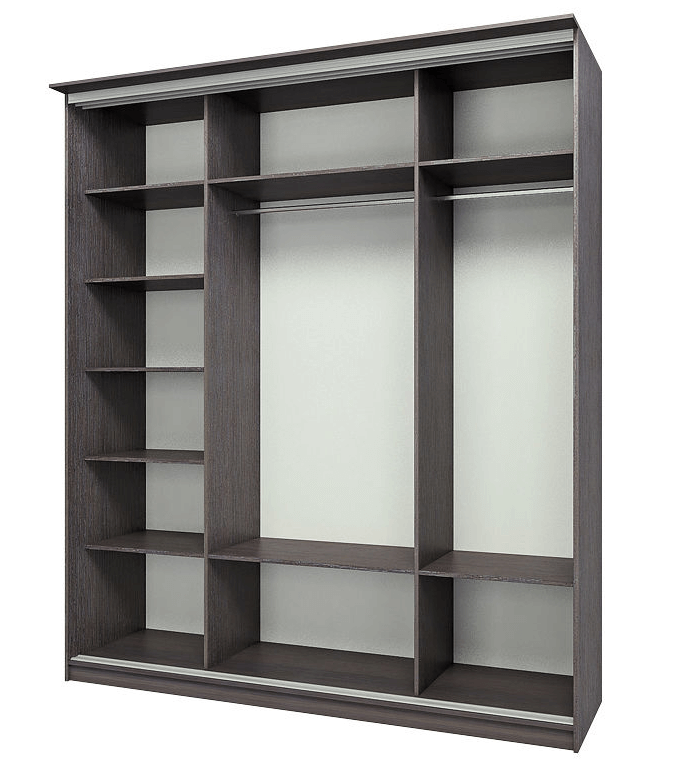

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

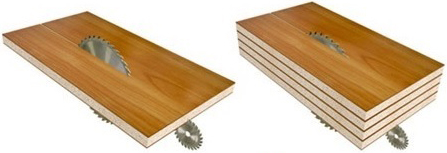

СХЕМЫ ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

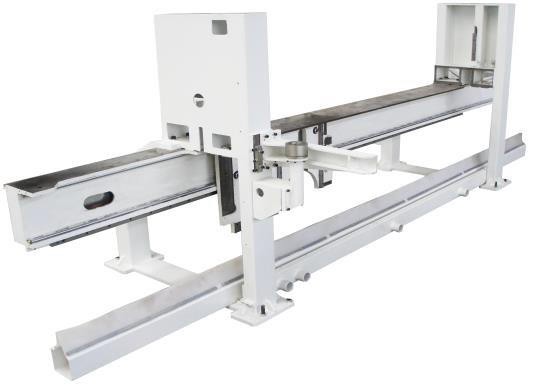

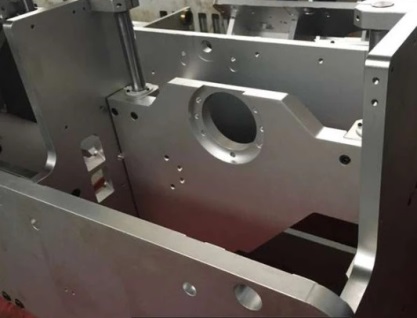

 | УСИЛЕННАЯ СТАНИНА Станок спроектирован на базе индустриального станка, поэтому обладает большой металлоёмкостью и значительной массой для гашения возникающих при работе вибраций и обеспечения идеального качества раскроя. Конструктив станины обладает 3-хкратным запасом прочности при использовании станка в многосменном режиме. |

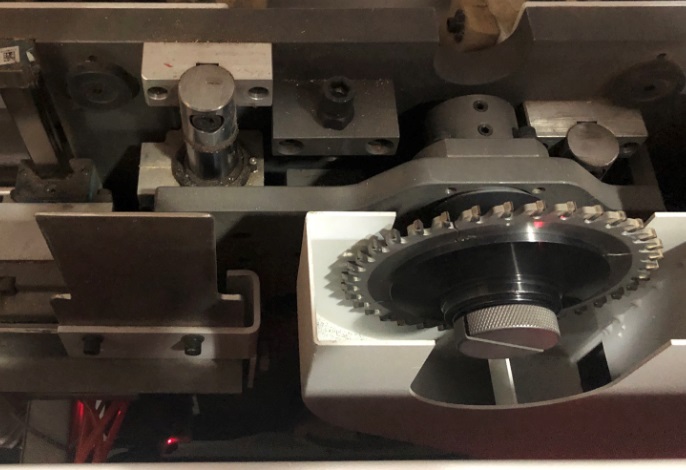

  | ПИЛЬНЫЙ УЗЕЛ Пильный узел перемещается по двум стальным круглым направляющим с помощью серводвигателя и передачи шестерня - рейка. Такая схема гарантирует максимальную скорость холостого хода, плавность подачи каретки при рабочем ходе и стабильность качества раскроя. В станке 2 отдельных электродвигателя приводов основной и подрезной пил. Для удобства оператора реализована система быстрой смены пил. |

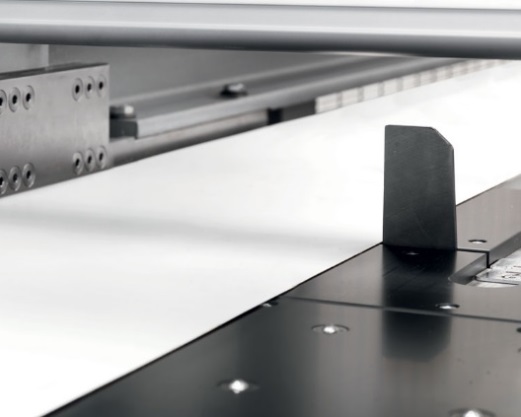

  | БОКОВОЙ ВЫРАВНИВАТЕЛЬ SHARK Прижим заготовок к основной линейке осуществляется с помощью бокового выравнивателя, интегрированного непосредственно в пильную каретку. Выравниватель имеет 2 оси перемещения вертикаль – горизонталь для плотного базирования деталей без сколов ламината. Такая схема сокращает время операции прижима до 40% и увеличивает производительность станка. Также боковой выравниватель SHARK не имеет ограничений в минимальной толщине детали. |

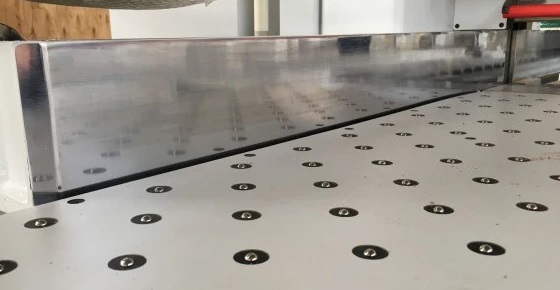

  | СТОЛЫ С ВОЗДУШНЫМ ПОДДУВОМ Подача воздуха происходит через специальные форсунки, расположенные как на загрузочных, так и на основном столе. Это позволяет работать с пакетами большой массы, а также с деликатными материалами без повреждения лицевой поверхности нижнего листа. Два воздушных нагнетательных вентилятора входят в базовую комплектацию станка. |

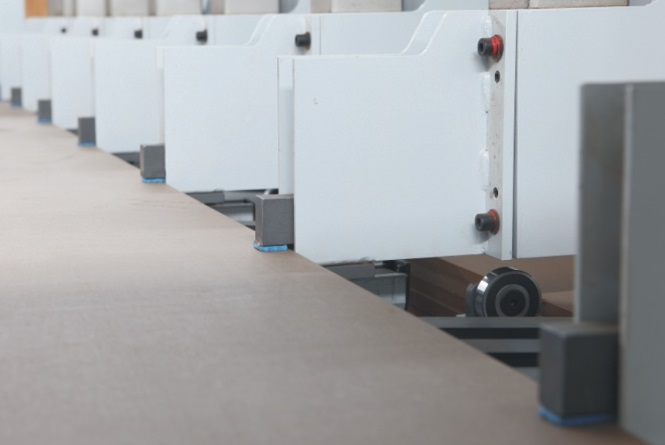

  | ТОЛКАТЕЛЬ И ЗАХВАТЫ Привод толкателя осуществляется с помощью серводвигателя через передачу шестерня – рейка. При этом в станке реализована система защиты от перекоса балки программного толкателя. Пневматические захваты позволяют деликатно и надежно фиксировать пакет заготовок даже на больших скоростях перемещения. |

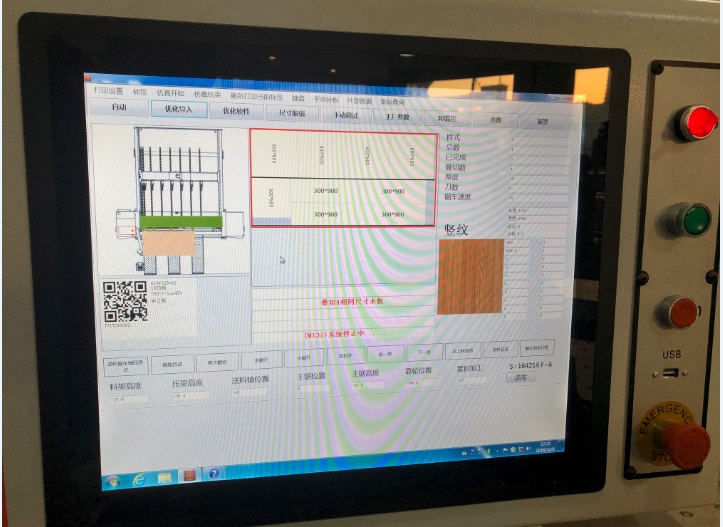

  | СИСТЕМА УПРАВЛЕНИЯ Простой и удобный для оператора интерфейс позволяет создавать и редактировать карты раскроя непосредственно на станке, а также, выгружать их из сторонних оптимизаторов, таких как "Базис – Мебельщик". Все основные электронные компоненты находятся в отдельном пылезащищенном шкафу с системой принудительной вентиляции. Сам электрошкаф интегрирован в станину с удобным для оператора доступом.  |
| Модель | HP 330 |
| Максимальный размер заготовок, мм | 3300 х 3300 |
| Вылет основной пилы, мм | 80 мм с диском 350 мм |
| Скорость хода пильного узла: | |
| Подача, м/мин | 5 – 80 |
| Холостой ход, м/мин | 80 |
| Скорость хода толкателя, м/мин | 80 |
| Мощность привода основной пилы, кВт | 11 |
| Мощность привода подрезной пилы, кВт | 1,5 |
| Параметры основной пилы | 350 х 4,4 х 75 х 72Т |
| Параметры подрезной пилы | 160 х 4,4/5,4 х 45 х 24Т |
| Боковой выравниватель | Интегрирован в пильную каретку |
| Диаметры аспирационных отверстий, мм | 1 х 125; 2 х 100 |
| Потребления сжатого воздуха, л/мин | 150 |
| Установленная мощность, кВт | 17,7 |
| Габаритные размеры: | |
| Длина, мм | 5900 |
| Ширина, мм | 6500 |
| Высота, мм | 1800 |
| Вес, кг | 5500 |
