Шлифовальный станок проходного типа TOMO. Модель EDGE LINE S2W2P2

  • Производитель:  Tomo
  • Доступность:  На складе
  • Код товара:  Шлифовальный станок проходного типа TOMO. Модель EDGE LINE S2W2P2




Описание

  • Скорость подачи заготовок: 10 - 30 м/мин

    Толщина заготовок: 5 - 80 мм

    Мощность двигателей рабочих узлов:

    2,2 x 2 кВт

    В наличии в Москве

  • :

    Станок предназначен для шлифовки в автоматическом режиме кромок фасадных профилей, мебельных деталей, элементов дверных коробок, наличников, и других элементов. Шлифование производится на массивных заготовках, на изделиях из МДФ, шпонированных деталях, по грунту и по нанесенному ЛКМ (промежуточное шлифование).

    ОБЛАСТЬ ПРИМЕНЕНИЯ:

    Станок применяется на средних и крупных мебельных, оконных, дверных производствах, также широко применяется на предприятиях, выпускающих рамочные фасады.

    ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:


    СХЕМА ОБРАБОТКИ:


    КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:


    ТАЧ-СКРИН ПАНЕЛЬ

    Монитор с визуализацией позволяет производить настройку всех основных параметров станка, таких, как: включение/выключение узлов, изменение скорости подачи, скорости вращения всех узлов, и каждого в отдельности. Все управление станком завязано на монитор, что является весьма удобным для оператора.

    СИСТЕМА ПОДАЧИ И ФИКСАЦИИ ЗАГОТОВОК

    Система подачи и фиксации заготовок с четырех сторон обеспечивает надежную и плавную подачу, исключая возможность сдвига или проскальзывания. А наличие обрезиненных роликов позволяет обрабатывать деликатные поверхности деталей, такие, как лакированные и окрашенные заготовки.

    УЗЕЛ ПРОФИЛЬНОГО ФРЕЗЕРОВАНИЯ

    Для фрезерования различных профилей кромок мебельных деталей и фасадов на станке уста-новлены два фрезерных узла левого и правого вращения. Благодаря такому исполнению пол-ностью исключается возможность сколов и вы-ровов материала на заготовках.


    ШЛИФОВАЛЬНЫЙ УЗЕЛ С ПНЕВМАТИЧЕСКИМ УТЮЖКОМ

    Шлифовальный узел с пневматическим утюжком позволяет добиться высокого качества поверхности, подготовив ее для качественного нанесения системы ЛКМ. Максимальная ширина шлифования 80 мм. Опционально доступна ширина до 130 мм. Автоматическая осцилляция предотвращает смещение ленты, а интеллектуальное движение прижимного утюжка предотвращает захват и блокировку шлифленты в станке. Скорость вращения шлифленты регулируется частотным преобразователем в диапазоне от 0 до 20 м/мин. Это позволяет производить шлифовку массива, шпонированных изделий, МДФ, грунтов, лака, гипса, алюминия и других материалов.

    Под заказ утюжок может быть изготовлен профильным с графитовым покрытием для шлифования сложных профилей деталей.

    УНИВЕРСАЛЬНЫЙ УЗЕЛ (ЛЕПЕСТКОВЫЕ УЗЛЫ)

    Основной шлифовальный узел универсальный. Для шлифования профильных кромок заготовок используются лепестковые щеточные круги. Каждый узел имеет возможность настройки угла наклона от -45° до +45°

    УНИВЕРСАЛЬНЫЙ УЗЕЛ (ШЛИФЛЕНТЫ)

    Для шлифования плоских кромок заготовок используются шлифленты вместе с поролоновыми губчатыми роликами. Каждый узел имеет возможность настройки угла наклона от -45° до +45°

    ЛЕПЕСТКОВЫЙ ДИСК

    Для особых задач шлифования заготовок может быть установлен на универсальный шлифовальный узел.

    ПРОФИЛИРОВАННЫЙ СКОТЧ-БРАЙТ

    Для достижения идеального результата по сложным профилям применяется валик скотч-брайт с фрезеровкой контр-профиля.

    УЗКАЯ ШЛИФ ЛЕНТА «ЗВЕЗДА»

    Данный тип лент «Звезда» устанавливается на универсальный шпиндель для шлифования углублений и канавок на профиле для достиже-ния наилучшего результата.

    СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ ДЛЯ ФИЛЕНОК

    Под заказ станок может быть укомплектован специальным профильным шлифовальным кру-гом для идеального шлифования наклонных граней объемных филёнок.

    СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

    Губчатый ролик (Sponge Wheel) - 1 шт.

    Внутренний диаметр: 25,4 x 100 мм
    Внешний диаметр: 180 мм
    Шлифлента P = 240, 840 x 100 мм. - 2 шт.
    Шлифлента P = 320, 840 x 100 мм. - 2 шт.
    Шлифлента P = 400, 840 x 100 мм. - 2 шт.
    Шлифлента P = 240, 2060 x 80 мм. - 2 шт.
    Щеточный ролик P = 240 - 1 шт.

    Внутренний диаметр: 25,4 x 100 мм
    Внешний диаметр: 200 мм
    Зерно: 240
    Шлиф ролик «звезда» P = 240 - 1 шт.
    Шлиф ролик «звезда» P = 320 - 1 шт.
    Шлиф ролик «звезда» P = 400 - 1 шт.

    ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

    Губчатый ролик (Sponge Wheel)

    Внутренний диаметр: 25,4 x 100 мм
    Внешний диаметр: 180 мм
    Скотч-брайт ролик P = 240 (Flying Wing Wheel)

    Внутренний диаметр: 25,4 мм
    Внешний диаметр: 200 мм
    Зерно: 240
    Скотч-брайт ролик P = 320 (Flying Wing Wheel)

    Внутренний диаметр: 25,4 мм
    Внешний диаметр: 200 мм
    Зерно: 240

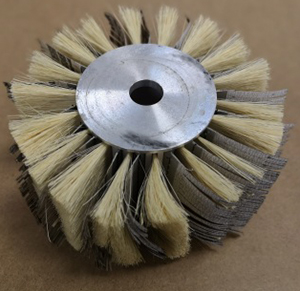

    Щеточный ролик P = 240 (Brush Wheel)

    Внутренний диаметр: 25,4 x 100 мм
    Внешний диаметр: 200 мм
    Зерно: 240
    Щеточный ролик P = 320 (Brush Wheel)

    Внутренний диаметр: 25,4 x 100 мм
    Внешний диаметр: 200 мм
    Зерно: 320
    МодельEDGE LINE S2W2P2
    Минимальная ширина заготовки, мм80
    Максимальная ширина заготовки, мм2500
    Минимальная длина заготовки, мм100
    Минимальная толщина заготовки, мм5
    Максимальная толщина заготовки, мм80
    Скорость подачи заготовок, м/мин10 - 30
    Мощность двигателя на подаче, кВт2,2
    (Частотный преобразователь)
    Мощность двигателей универсальных шлифо-вальных узлов, кВт2,2 x 2
    Мощность двигателей шлифовальных узлов с утюжками, кВт2,2 x 2
    Мощность двигателей фрезерных узлов, кВт3,7 x 2
    Кол-во шпинделей, шт.2 + 4
    (с настраиваемой авто-компенсацией с учетом износа шли-фовальных кругов)
    Размеры шлифлент на шлифовальных узлах с утюжком, мм2060 x 80
    Автоматическое устройство компенсации с учетом износа шлифовальных кругов4 с компенсацией 0,04 мм
    (Инвертор производства Тайвань)
    Скорость вращения шпинделей, об/мин300 - 1400
    (Регулировка инвертором)
    Скорость вращения фрез, об/мин9000
    Угол положения шпинделей, °регулируется
    ±45°
    Размер шлифовального круга (наружный), мм200
    Диаметр аспирационного отверстия, мм100
    Давление в пневмо-системе, МПа0,2 - 0,6
    Электро-подключение380 В; 50 Гц
    Общая установленная мощность, кВт18,64
    Габаритные размеры:
    Длина, мм5300
    Ширина, мм1300
    Высота, мм1500
    Вес, кг2700
