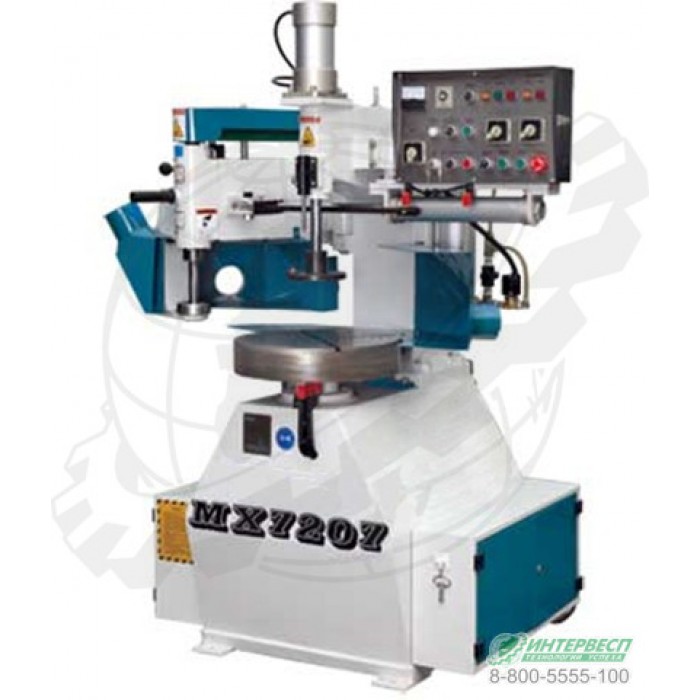

Автоматический фрезерно-копировальный станок MX-7207

  • Производитель:  Rautek
  • Доступность:  На складе
  • Код товара:  17006




Характеристики
Характеристики
  • ПроизводительRautek
  • Страна производительКитай
Описание

Опции, описания

Принцип работы:

  • Столешницы, сиденья стульев и т.п. - для фрезерования таких заготовок в центре стола крепится шаблон требуемой формы, на шаблон укладывается заготовка и прижимается сверху центральным пневмоприжимом. Стол с заготовкой вращается - заготовка обрабатывается по всему периметру за один проход одним фрезерным агрегатом. Можно устанавливать несколько заготовок одновременно друг на друга.
  • Ножки стульев, спинки стульев и т.п. - для продольного фрезерования таких заготовок по периметру стола крепятся шаблоны, на шаблоны укладываются заготовки и фиксируются специальными пневмоприжимами расположенными так же по периметру стола. Стол вращается, за 1 оборот обрабатывается несколько заготовок (в зависимости от их размера). Во время данной операции стол не останавливается, оператор успевает снять обработанное изделие и установить на его место новую заготовку, т.к. прижим заготовок осуществляется автоматически - это позволяет добиться высокой производительности.

Схема обработки:

MX - 7207 схема обработки

Примеры обрабатываемых деталей:

MX-7207 пример продукцииmx_7207 пример продукцииmx_7207 пример продукцииmx_7207 - пример продукции




Технические характеристики автоматического (карусельного) фрезерно-копировального оборудования Rautek MX-7207
Наименование характеристики Значение характеристики
МОДЕЛЬ МХ-7207
Минимальный/Максимальный диаметр обработки, мм 75-700
Максимальные размеры прямоугольной заготовки, мм 2:1
Максимальная толщина заготовки 130
Диаметр стола, мм 460
Скорость вращения стола (Бесступенчатая), об/мин 1,5 - 6
Скорость вращения шпинделя, об/мин 9000
Диаметр шпинделя, мм 25 (30,35)
Рабочее давление воздуха 0,6-0,8 Mpa
Копировального ролика, мм 100 мм
Мощность двигателя привода стола, кВт 1,5
Двигатель привода шпинделей 5,5
Вес нетто, кг 730 kgs
Размер в упаковке, мм 1390 х 1070 х 2120
Характеристики
Производитель Rautek
Страна производитель Китай
