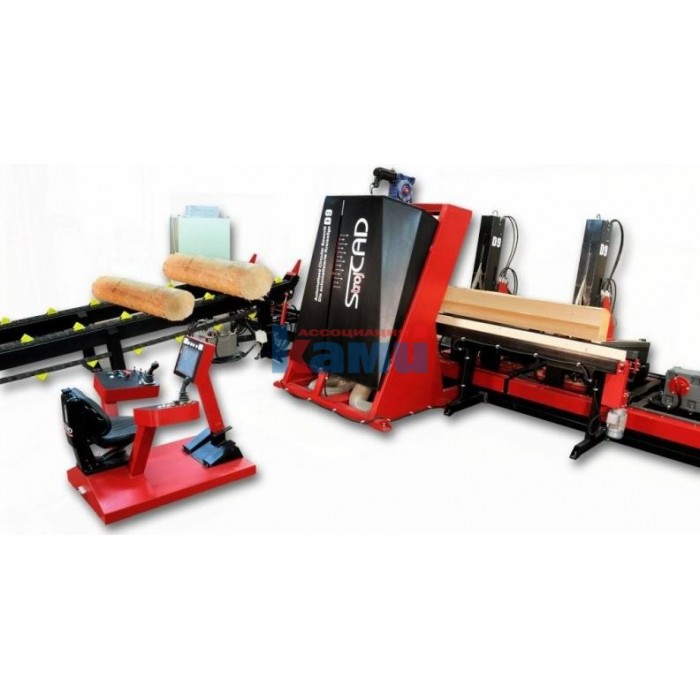

Автоматический лесопильный комплекс StojCAD. Модель D9 LH6 Standart
- Производитель: Производители
- Доступность: На складе
- Код товара: Автоматический лесопильный комплекс StojCAD. Модель D9 LH6 Standart
- Запчасти
- Компрессоры :
- Система управления с гидроприводом.
- Пульт и шкаф управления, ультразвуковые сенсорные датчики управления сбросом.
- Ленточные сортировочные конвейеры для рассортировки продукции.
- Ленточный конвейер для отсортировки горбыля и отходов.
- Ленточные сортировочные конвейеры, для автоматической односторонней рассортировки продукции.
- Ленточный конвейер для отсортировки горбыля и отходов.
- Роликовые сортировочные конвейеры для автоматической двухсторонней рассортировки продукции. В комплект каждого входят два поперечных цепных конвейера, производящих снятие доски с сортировочного конвейера и его подачу в накопительный карман, либо на устройства транспортировки.
Станок предназначен для изготовления обрезного п/м радиального распила и бруса из древесины хвойных и лиственных пород путем продольной распиловки 2-мя дисковыми пилами под углом 90°.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Применяется на крупных и средних деревообрабатывающих предприятиях для производства пиломатериалов экспортного качества (в т.ч. радиального распила).

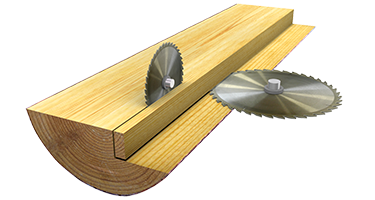

СХЕМА ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
ИНДИВИДУАЛЬНЫЙ СЕРВОПРИВОД ПЕРЕМЕЩЕНИЯ МОДУЛЕЙ |
НЕЗАВИСИМЫЙ ГИДРОЗАЖИМ БРЕВНА |
ЦЕПНОЙ ГИДРОКАНТОВАТЕЛЬ, КОНСТРУКЦИЯ КОТОРОГО ПОЗВОЛЯЕТ ПРОИЗВОДИТЬ ЭФФЕКТИВНОЕ ВРАЩЕНИЕ БРЁВЕН ЛЮБОГО ДИАМЕТРА |
УСТРОЙСТВА ГОРИЗОНТАЛЬНОГО ПОЗИЦИОНИРОВАНИЯ БРЕВНА ОТНОСИТЕЛЬНО ПИЛЬНОГО УЗЛА, С СЕРВОПРИВОДАМИ |
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
ПРИВОДНАЯ МОДУЛЬНАЯ ПИЛЬНАЯ КАРЕТКА С гидрозажимами, гидрокантователями и устройствами горизонтального позиционирования бревна. | |

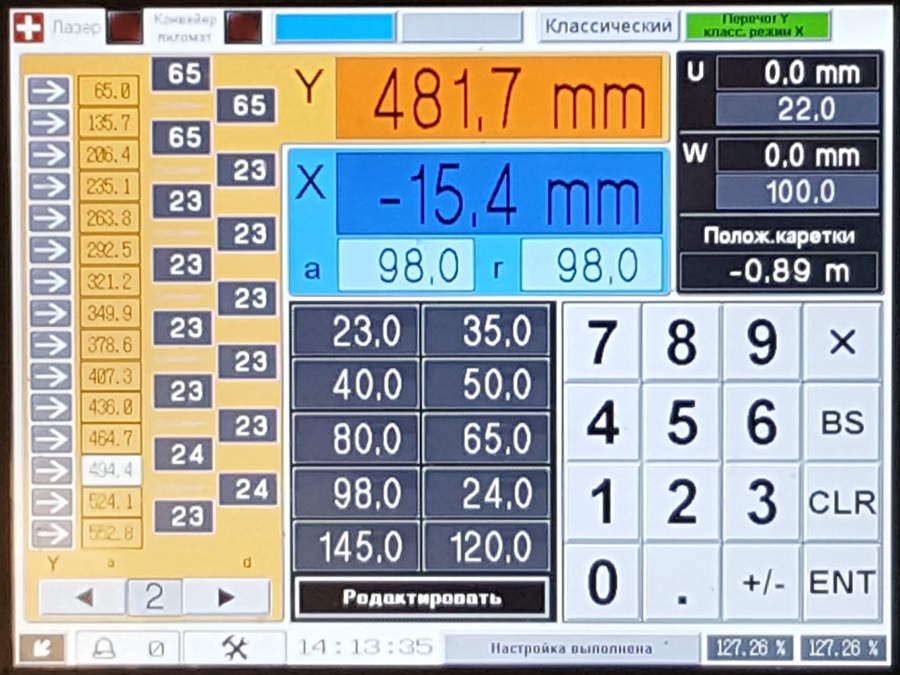

ПУЛЬТ УПРАВЛЕНИЯ С СЕНСОРНОЙ ПАНЕЛЬЮ 15" SIEMENS | |
СИСТЕМА УДАЛЁННОГО ДОСТУПА И КОНТРОЛЯ С программным, и визуальным (ip-камеры) доступом. | |
СТАЦИОНАРНЫЙ ПИЛЬНЫЙ УЗЕЛ ДЛЯ ДВУХСТОРОННЕГО РАСПИЛА С лазерными указателями «зелёного» спектра для вертикальных пил и «красного» спектра для горизонтальных пил. | |
СИСТЕМА АВТОМАТИЧЕСКОГО ПОЗИЦИОНИРОВАНИЯ БРЕВНА Для первого реза после загрузки бревна, а также последующих резов после кантования. | |
ИСПОЛНЕНИЕ СТАНКА ДЛЯ ПОДАЧИ БРЁВЕН НЕЗАВИСИМО ОТ ОРИЕНТАЦИИ КОМЛЯ |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
ПОПЕРЕЧНЫЙ ЦЕПНОЙ ЗАГРУЗОЧНЫЙ КОНВЕЙЕР С УСТРОЙСТВОМ ПОШТУЧНОЙ ВЫДАЧИ БРЕВНА |
* ЛИНИИ ПОЛУАВТОМАТИЧЕСКОЙ СОРТИРОВКИ ПИЛОМАТЕРИАЛОВ С ОДНОСТОРОННИМ, ЛИБО ДВУХСТОРОННИМ СБРАСЫВАНИЕМ В СОСТАВЕ: |
* ЛИНИИ АВТОМАТИЧЕСКОЙ СОРТИРОВКИ ПИЛОМАТЕРИАЛОВ В комплект любой линии входит Система автоматического измерения и управления сортировкой продукции с оптическими и ультразвуковыми сенсорами, позволяющая отсортировывать не только отходы, но и пиломатериал с обзолом (размер зоны брака задаётся оператором исходя из спецификации). |
СОРТИРОВКА НА 3 – 8 КАРМАНОВ С ОДНОСТОРОННИМ, ЛИБО ДВУХСТОРОННИМ СБРАСЫВАНИЕМ В СОСТАВЕ: |
СОРТИРОВКА НА 5 – 11 КАРМАНОВ С КОМБИНИРОВАННЫМ ДВУХСТОРОННИМ СНЯТИЕМ ПОСРЕДСТВОМ ЦЕПНЫХ СЪЁМНИКОВ В СОСТАВЕ: |
ИСПОЛНЕНИЕ СТАНКА ДЛЯ ПОЛУЧЕНИЯ ПИЛОМАТЕРИАЛА МАКСИМАЛЬНОЙ ШИРИНОЙ 350 ММ |
"ЗИМНИЙ ПАКЕТ" Автоматическая система подогрева гидравлических и электронных компонентов при низких температурах |
Модель | D9 LH6 Standart |
Мощность главных двигателей, кВт | 2 х 22 |
Мощность сервопривода перемещения пил, кВт | 5,5 |
Мощность привода перемещения пильной каретки, кВт | 30 |
Максимальное сечение отпиливаемой заготовки (в стандартной комплектации), мм | 205 х 180 |
Максимальное сечение отпиливаемой заготовки (опционально), мм | 350 х 180 |
Минимальное сечение отпиливаемой заготовки, мм | 10 x 10 |
Скорость подачи (бесступенчатая регулировка), м/мин | 0 - 90 |
Диаметр пильных дисков, мм | 500 - 550 |
Диаметр бревна, мм | 160 - 800 |
Длина обрабатываемого бревна, мм | 2000 - 6200 |

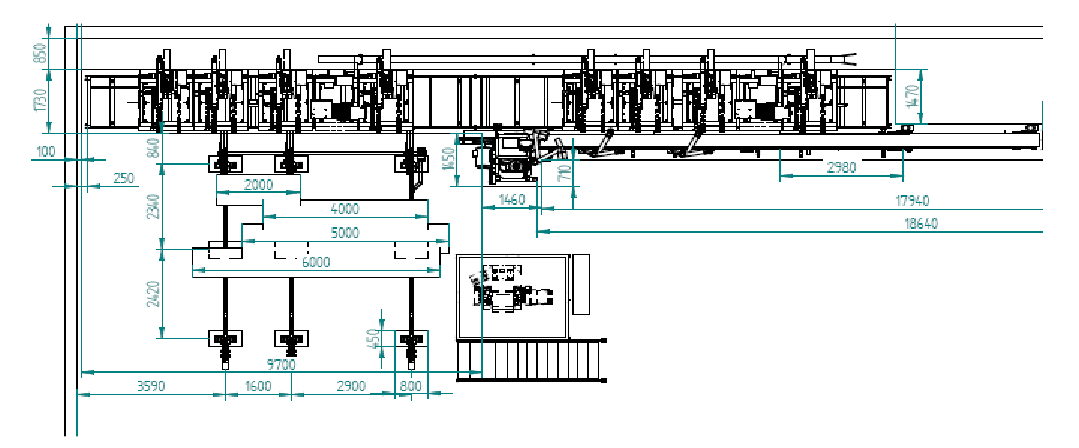

Габаритный эскиз линии D9 Standart в комплекте с цепным загрузочным конвейером:
