Планшетный режущий плоттер с ЧПУ WoodTec P-1625

  • Производитель:  Woodtec
  • Доступность:  На складе
  • Код товара:  15152-




Описание
Размер обработки: 1600 х 2500 х 50 мм
Мощность электрошпинделя
(водяное охлаждение) 11 кВт
Вес: 1100 кг


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Размеры зоны обработки X и Y, наибольшие, мм 1600 х 2500
Высота обработки, мм 50
Инструмент для обработки в комплекте Осциллирующим нож, тангенциальный инструмент
Тип передачи по оси Z ШВП
Тип передачи по оси X и Y Косозубые рейки
Тип рабочего стола Вакуумный стол (6 зон)
Тип электродвигателей перемещения Сервомоторы 750 Вт
Скорость рабочего хода, м/мин 0 - 70
Скорость холостого хода, м/мин 0 - 90
Тип редуктора Планетарный
Профильные линейные подшипники HIWIN
Система визуального контроля кромки резки Автоматическое позиционирование
Вакуумный насос Вихревого типа
Система непрерывной подачи материала Подача и выгрузка материалов
Камера позиционирования по меткам CCD
Напряжение, В 380
Частота тока, Гц 50
Общая установленная мощность, кВт 11
Габаритные размеры в упаковке:
Длина, мм 3700
Ширина, мм 2300
Высота, мм 1300
Вес брутто, кг 1100


НАЗНАЧЕНИЕ:

Планшетные плоттеры, представляют собой горизонтальный рабочий стол, по которому перемещается портал с инструментами. Данное оборудование используется для высокоточного вырезания изображений из бумажных, картонных, пленочных, пластиковых, текстильных и других видов листовых и рулонных материалов. Кроме раскроя станок способен выполнять биговку картона, наносить насечки на кожу, резать под углом различные материалы, перфорировать и фрезеровать.



ВИДЫ ОБРАБАТЫВАЕМЫХ МАТЕРИАЛОВ:

Древесина, композитные материалы, пластики, плитные материалы, ДВП, фанера, полистирол, оргстекло, акрил, кожа, ткань, картон, резина, бумага.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

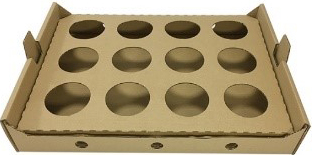

Производство упаковки:

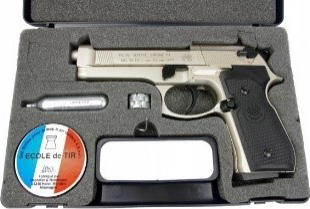

- Упаковка с печатью и без, POS-дисплеи, ложементы, штампы, индивидуальная упаковка, транспортировочная упаковка, различные дизайнерские картонные упаковки, шоубоксы, оригинальные самосборные коробки и прочее.

Реклама и графика:

- Наружная реклама, дисплеи, вывески, автомобильная графика, рекламные конструкции/стенды, светящиеся короба/знаки, полки магазина, стикеры, напольная графика.

Раскрой кожи:

- Обувь, сумки, кошельки, ремни, перчатки, лекала для одежды, декоративные элементы для мебели, автомобильные сиденья, чехлы для самолетов, товары для спорта.

Технический текстиль:

- Интерьер автомобилей, солнцезащитные шторы, занавески, рулонные шторы, шатры, палатки, строительная облицовка, натяжные потолки, защита от протечек на трубы, водные матрасы, костюмы для водолазов, рюкзаки, флаги и прочее.

Ремонт и отделка:

- Резка изделий из сотового поликарбоната, сэндвич панелей ПВХ, изготовление различных декоративных элементов. Резка любых нестандартных форм, различные углы, соединения шип-паз, сгиб вдоль или поперек сотовой структуры.












СХЕМА ОБРАБОТКИ:



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

ЦЕЛЬНОСВАРНАЯ СТАНИНА

Станина станка выполнена из толстостенных прямоугольных труб, что наряду с большим количеством поперечных балок, обеспечивают отличный уровень жесткости и виброустойчивости. Обработка технологических пазов и площадок производится за одну установку, что обеспечивает правильное размещение на станине всех комплектующих и в последствии высокую точность обработки.
МОДУЛЬ С ОСЦИЛЛИРУЮЩИМ НОЖОМ

Вибро-нож, совершающий пилообразные движения вверх-вниз во время резки материала. Осциллирующий тангенциальный нож предназначен для раскроя картона, гофрокартона, вспененных материалов. Головка осциллирующего ножа оснащена прижимом материала, предотвращающая подъем материала от стола в процессе резки. Поворот ножа осуществляется на строго заданный угол, с помощью серводвигателя с обратной связью. Регулируемая частота осцилляции, толщина лезвия 0,63 / 1 мм.
ТАНГЕНЦИАЛЬНЫЙ ИНСТРУМЕНТ

Тангенциальный инструмент - этот инструмент так же устанавливается в поворотный модуль, но не обладает осцилляцией. В основном он используется для резки более простых материалов, например плёнок или мягких пластиков, а также кожи, картона небольшой толщины до 10 мм.
ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ И ПОДШИПНИКИ ПОВЫШЕННОЙ ЖЕСТКОСТИ

За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала и высокооборотного шпинделя по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. Подшипники оснащены тавотницами, что позволяет закачивать в них смазку, которую рекомендует производитель.
ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКОВИНТОВЫЕ ПАРЫ

Данная система обеспечивает высокоточное перемещение портала, суппорта и шпинделя по оси Z и полностью исключает возможность люфта.
КОСОЗУБАЯ РЕЙКА ПО ОСЯМ Х И У

Для перемещения по осям Х и Y на станке используется косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без ущерба точности обработки.
ВАКУУМНЫЙ РАБОЧИЙ СТОЛ

Алюминиевый рабочий стол, покрытый износостойкой фибротканью позволяет надёжно закреплять материал при помощь вакуумной системы.
ВИХРЕВОЙ ВАКУУМНЫЙ НАСОС 5,5 КВТ

Вакуумные столы помогают работе на станках с ЧПУ во множестве случаев, надежно удерживая заготовки во время обработки, не давая воздействию инструмента сдвинуть деталь и исключая необходимость в фиксации ее саморезами или струбцинами.
СЕРВОДВИГАТЕЛИ 750 ВТ

Серводвигатели обладают бесшумностью и плавностью работы. Это надежные и безотказные изделия. Они обладают высокой энергоэффективностью. Потребляемая мощность сервопривода пропорциональна нагрузке на валу. Наличие обратной связи обеспечивает точной информацией о повороте вала в любой момент времени.
ПЛАНЕТАРНЫЕ РЕДУКТОРЫ

Планетарные редукторы в связи с сервомоторами дают такие преимущества как: возможность работы на больших ускорениях и увеличение крутящего момента. В итоге мы получаем высокотехнологичный и производительный станок, который выполняет большинство поставленных задач.
КАМЕРА СКАНИРОВАНИЯ МАТЕРИАЛА

Встроенная цифровая камера, расположенная рядом с инструментом, сканирует изображенные на материале объекты и передает их на экран монитора компьютера. Оператор выбирает необходимый ему объект и устанавливает (корректирует) параметры резки. Далее, при запуске процесса, обрабатываются все объекты, соответствующие заданным ранее контурам изображения, используя при этом параметры, установленные оператором станка.
СИСТЕМА НЕПРЕРЫВНОЙ ПОДАЧИ МАТЕРИАЛА

Ленточный конвейер позволяет загружать материалы в непрерывном режиме, эффективно выполнять задания с протяжкой, осуществлять сбор готовой продукции в условиях потока, обрабатывать не только листовые, но и рулонные материалы. Конвейерная система – прекрасное решение для сокращения трудозатрат и повышения производительности.


ДОПОЛНИТЕЛЬНЫЙ ИНСТРУМЕНТ (ОПЦИИ)

Биговочный модуль - предназначен для нанесения бига по заданным векторам в местах будущего сгиба коробок. Прокатываясь по месту будущего сгиба, биговочное колесо продавливает материал, образуя в этом месте биг.
Модуль V-образной резки - функция для резки продукции под углом 45 градусов для производства сложных образцов коробок, рекламных коробов и много другого. V-образный нож (поддерживает различные углы реза: 45, 30, 22,5, 15, 0).
Модуль для фрезерования - высокоскоростной фрезерный шпиндель, который дает возможность работать с толстыми листовыми материалами, такими как пластик и акрил, осуществляя раскрой и выборку.



КОМПЛЕКТАЦИЯ:

Наименование Кол-во, шт. Примечание
1 Модуль с осциллирующим ножом 1 Толщина лезвия 0,63 / 1 мм
2 Тангенциальный инструмент 1
3 Шкаф с электрокомпонентами станка 1
4 Камера сканирования материала 1 CCD
5 Планетарные редукторы 5
6 Вакуумный стол (6 зоны) покрытый износостойкой фибротканью 1
7 Сервомоторы осевого перемещения 5 750 Вт
8 Линейные направляющие прямоугольного сечения по оси X,Y и Z (комплект) 3 HIWIN
9 Передача при помощи косозубых реек по осям X, Y (комплект) 2
10 Шарико-винтовая передача по оси Z 1
11 Система визуального контроля кромки материала 1 Автоматическое позиционирование
12 Вихревой вакуумный насос 1 5,5 кВт
13 Система непрерывной подачи материала 1 Ленточный конвейер
14 Программное обеспечение 1
15 Руководство пользователя 1 на русском языке
